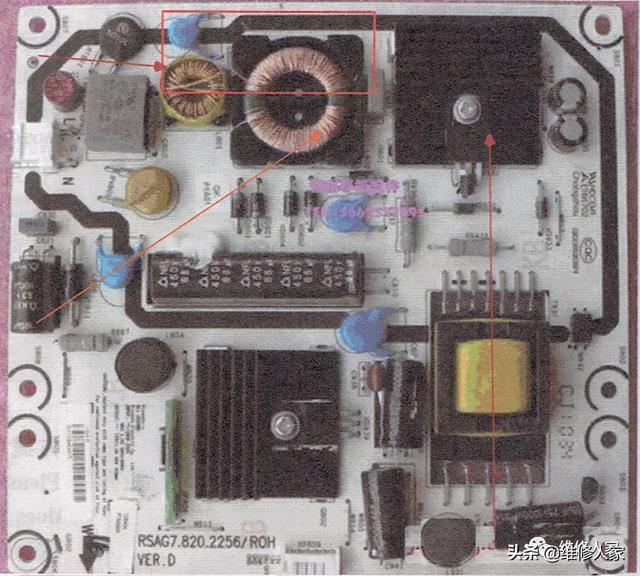

此电源组件主要用在海信LED24K01、LED24K01G等18.5英寸~26英寸小屏幕液晶电视中，采用SG6859AG(N931)与T931组成主电压12V形成电路，由两块OZ9998(N834、N835)组成多路LED背灯控制及驱动电路。

下图1电路为市电输入网络，RV801为压敏电阻，RT801为防浪涌冲击电阻，防止电网电压过高损坏开关电源。

常见故障维修提示1：二极管VD801-VD804与电容C810组成桥式整流滤波电路。若保险管F801熔断,需检查进线网络、整流管、开关管V931及 VD931、C937、R936 等元件。

常见故障维修提示2：当12V输出为0V时,若将背光电路中L804断开后12V恢复正常,则检查开关管V829及G极外接元件R847、R898 等。

常见故障维修提示3：当整机指示灯不亮，三无时，若测量插座XP809的5、6脚12V为0V，表明以N931、V931为核心组成的开关电源工作异常。若电压正常，先查N931 8脚启动电压形成电路中元件C943、VD927、R931 (见下图2);然后查二次供电电路中R965、VD933、C935和V924。

当交流电正常时，VD927负端形成的高压通过R937等电阻降压及VD937稳压后，给V924提供导通电压，V924基极有正常偏压而导通。当市电电压过低或关断电源时，V924截止，C935上的能量无法通过V924，从而防止关电瞬间在屏幕、伴音通道产生异常。接下来检查N931 5脚驱动输出到V931栅极间元件R939〜R941、R942A、R931、 VD9315等，最后查12V整流滤波元件VD939、C939~C942及12V稳压电路中的N939、N932等元件。
